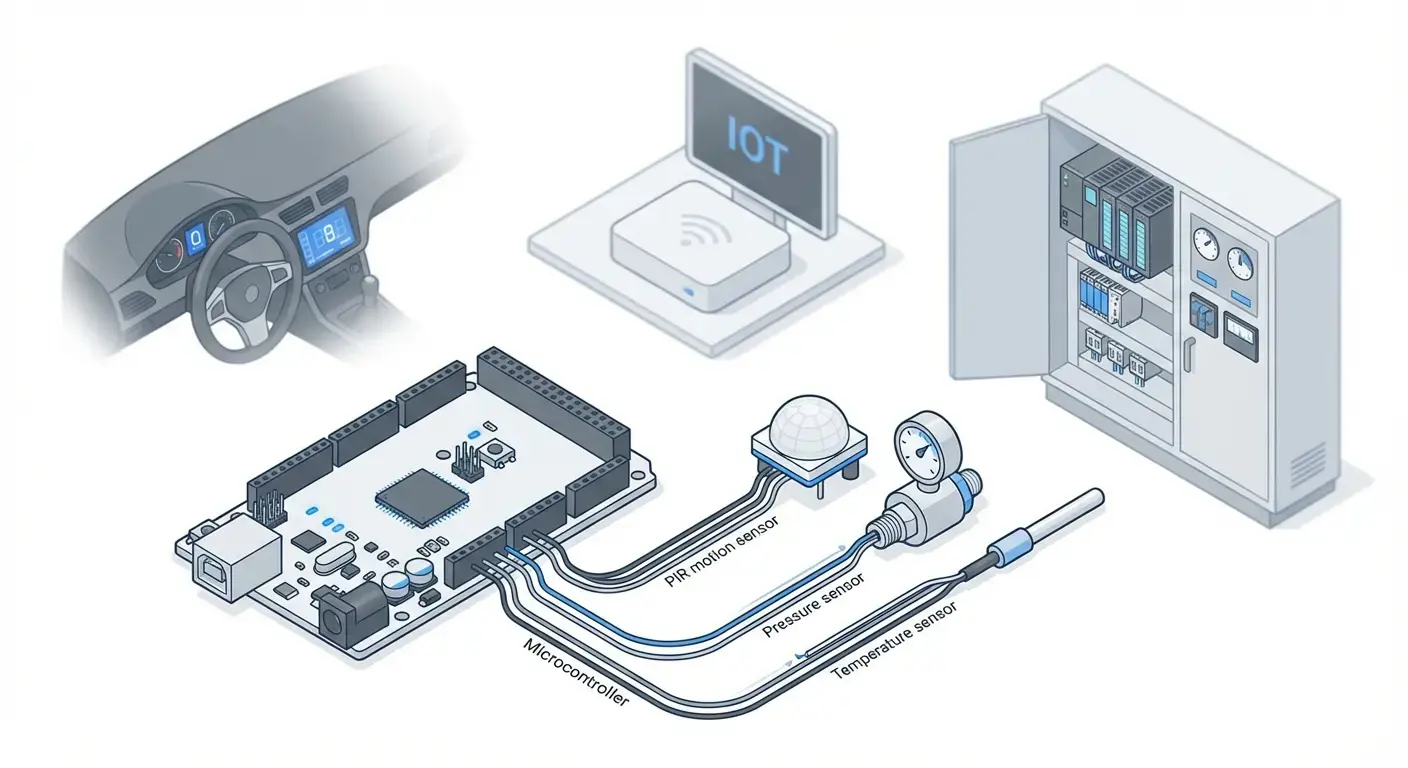

意法半导体平台与传感器：汽车、物联网与工业

什么是 ST 平台与传感器生态

嵌入式平台是你用来围绕电子产品搭建的“零件包”。它通常包括一个主芯片（微控制器或处理器）、配套组件（电源、时钟、连接），参考设计，以及将想法变为工作设备所需的软件工具和库。

传感器生态是相配套的一组传感器（运动、压力、温度等），再加上驱动、校准指导、示例代码，有时还包括把原始读数转为有用信息的预置算法。

平台为什么重要

平台重要，因为它们让团队可以重用已验证的构件，而不是每次都从头发明基础件。

当你坚持在一个被良好支持的平台家族内时，通常会获得：

• 更快的开发速度：可直接使用的固件库、评估板与示例项目加快原型迭代。
• 更容易扩展：可以从低成本设备平滑迁移到高性能版本而无需完全重写。
• 更可预测的量产：参考设计和验证过的组合在原型到制造的过渡时减少意外。

对于意法半导体而言，“平台”通常意味着STM32（MCU）、STM32MPx（MPU）、连接芯片/模块、电源方案与开发工具的组合，而传感器生态通常包括 ST 的 MEMS 传感器 及其用于运动处理和环境测量的支持软件。

本指南的预期

本文重点介绍常见的 ST 构件以及它们在真实产品中的组合方式：计算（MCU/MPU）、传感（MEMS 与环境传感）、连接、电源与安全。目标不是穷尽每个料号，而是帮助你理解选择兼容组件时的“系统思维”。

在汽车、物联网与工厂中的映射

• **汽车（车载电子）**通常侧重安全、可靠性与车内网络——传感器为稳定性、舒适性和监测等关键功能提供数据。
• 物联网边缘设备通常优化低功耗、小体积和流畅的用户体验——传感器与无线链路必须高效。
• 工业自动化强调确定性、长寿命以及在恶劣环境下的弹性——平台选择需要在多年内保持稳定。

考虑到这三类应用，后续章节展示了 ST 的平台方法如何帮助你组装更易构建、验证与维护的系统。

核心构件：MCU、MPU 与外设

当人们谈论“ST 平台”时，通常指的是一个计算内核（MCU 或 MPU）加上让整机可行的外设与软件支持。尽早选择合适的内核可以避免后期痛苦的重设计——尤其在涉及传感器、连接与实时行为时。

MCU 与 MPU：职责划分

微控制器（MCU）——例如多种 STM32 系列——非常适合控制回路、读取传感器、驱动电机、管理简单界面，以及处理常见连接（BLE/Wi‑Fi 模块、CAN 收发器等）。它们通常启动快、运行单一主固件，并在可预测的时间控制上表现出色。

微处理器（MPU）——例如 STM32MP1 等级的器件——适用于需要更重数据处理、丰富图形 UI 或基于 Linux 的网络栈的场景。它们能简化“类应用”功能（网页 UI、日志、文件系统），但往往增加功耗和软件复杂度。

决定整个设计的外设

核心只是故事的一半；外设集合通常决定最终选择：

• ADC/DAC：用于模拟传感器、电池监测与音频/控制输出
• 定时器与 PWM：用于电机、LED、功率级和精确采样
• CAN（及其汽车变种）：用于车辆网络与工业节点
• SPI / I2C：用于传感器、存储器与扩展芯片
• USB：用于数据、供电、设备配置或固件更新

如果你的设计需要多个高速 SPI 总线、同步 PWM 或特定的 CAN 功能，这些需求往往比 CPU 频率更快地缩小选项范围。

实时行为：延迟与确定性

实时不仅仅是“快”，它要一致。控制系统关心最坏情况延迟、中断处理，以及传感读取与执行输出是否准时发生。具有良好中断与定时器设计的 MCU 通常是实现确定性的最简单路径；MPU 也能做到，但通常需要更多的操作系统与驱动调优。

计算选择影响 BOM、功耗与固件

更高端的处理器可以减少外部芯片（更少外围 IC）或开启更丰富的功能，但也可能提高功耗预算、热约束与固件工作量（引导链、驱动、安全更新）。更简单的 MCU 能降低 BOM 与功耗，但可能把复杂性推向固件优化或专用加速器/外设上。

传感器组合基础：从 MEMS 到环境传感

意法半导体的传感器阵列很广，你可以在不混用供应商的情况下构建从智能手表到车辆稳定系统的方案。实际价值在于一致性：相似的电气接口、软件支持与长期可用性，即使产品从原型扩展到大规模量产也能保持连贯性。

常见传感器类型

大多数嵌入式产品从一小组“主力”传感器开始：

• 加速度计与陀螺（IMU）：检测运动、振动、倾斜与旋转，用于计步、防篡改、工具跟踪与车辆动力学。
• 压力传感器：用于高度估算、HVAC 监测、水位与泵控、泄漏检测。
• 温度传感器：支持热保护、校准与舒适度/质量监测。
• 磁传感器（磁力计）：用于指南针方位、开合检测与带磁体的旋转位置感知。
• 飞行时间/接近传感器（ToF/proximity）：用于测距、手势控制、靠近唤醒与物体检测。

什么是“MEMS”以及为何广泛存在

MEMS 是微机电系统（micro-electro-mechanical systems）的缩写：在硅上制造的微小机械结构，通常像 IC 一样封装。MEMS 使传感器体积小、功耗低，适合手机、耳塞、可穿戴设备和密集的工业节点。由于感测单元小且能大规模生产，MEMS 与需要可靠性能和合理成本的产品非常匹配。

购买者常比较的规格（以及它们实际影响）

团队选型时常比较的项目包括：

• 量程（Range）：最大可测加速度/角速度/压力；量程过低会饱和，过高可能降低分辨率。
• 噪声（Noise）：影响静止时读数的稳定性；对运动跟踪与低幅振动关键。
• 漂移（尤其陀螺）：影响长期精度和校正频率。
• 带宽：传感器响应变化的速度；对控制回路与振动分析重要。
• 采样率（ODR）：每秒读取次数；影响响应时间与功耗。

实际取舍：精度、成本、功耗与放置位置

更好的规格通常意味着更高成本与更大功耗，但机械放置同样重要。例如，IMU 如果远离旋转中心或靠近振动电机，可能需要更多滤波与电路板设计来发挥其潜力。在紧凑设备中，通常会选择功耗略低的传感器，并在放置、校准与固件平滑上投入，以达到用户体验目标。

传感器融合与边缘智能

原始传感信号往往有噪声、偏置，并且单独容易产生歧义。传感器融合把来自多个传感器（通常是加速度计、陀螺、磁力计、压力传感器，有时还有 GNSS）的读数合成为更干净、更有意义的状态估计：姿态、运动、步数、振动严重度或静止/移动判定。

为什么原始信号不够用

单个 MEMS 加速度计可以告诉你加速度，但在快速运动时它无法区分重力与加速度。陀螺可以平滑地追踪旋转，但会随时间漂移。磁力计能修正长期方位漂移，但容易被金属或电机干扰。融合算法平衡这些长处与短处以产生稳定的结果。

你会认识的实际示例

• 姿态追踪：手机、可穿戴、无人机和车舱内控使用融合的 6 轴/9 轴数据以实现响应迅速且稳定的姿态。
• 振动监控：工业传感器可以将高频振动与温度及运行状态融合，以区分“正常振动”与轴承磨损。
• 运动检测：超低功耗的“运动唤醒”可在传感器集线器/MCU 上运行，让主处理器保持睡眠。
• 推断里程（Dead-reckoning）辅助：短时间 GNSS 掉线时可用 IMU 估算运动来桥接（隧道或密集城市环境有用）。

在边缘处理与发送原始数据之间的抉择

在边缘（ST MCU、嵌入式传感器集线器或智能 MEMS 器件）运行融合可大幅降低带宽：你发送“倾斜 = 12°”而不是每秒成千上万条样本。并且它提升隐私，因为可以把原始运动轨迹留在设备上，只发送事件或聚合指标。

校准与滤波：演示与部署之间的差别

可靠的融合依赖校准（偏移、比例因子、对齐）与滤波（低通/高通、离群值剔除、温度补偿）。在真实产品中，你还需要考虑磁干扰、安装方向变化和制造差异——否则不同单元或随时间变化的同一设备会表现不同。

汽车：安全、可靠与车载网络

汽车是特殊的嵌入式环境：电气噪声大、温度跨度宽、并期待多年稳定运行。因此面向汽车的 MCU、传感器与电源元件常因其资质、文档与长期可用性而被选中，而不仅仅是原始性能。

典型的汽车用例

ST 平台常见于车辆的多个“分区”：

• 车身控制与舒适性：门模块、灯控、座椅功能、车窗升降与空调接口。
• 信息娱乐控制：方向盘按钮、旋钮、触觉输入与传感驱动的交互。
• 辅助驾驶支持组件：传感接口、定时与监测任务，以及为更大的 ADAS 计算单元处理局部 I/O 的确定性控制回路。
• 监测：电池/电压感测、温度跟踪、电机电流测量与系统健康检查。

车载网络：用通俗话说的 CAN 与 LIN

大多数车载 ECU 并不独立运行——它们通过车内网络通信：

• LIN 常用于更简单、低速的节点（如门模块）。它成本低且适合“一个主站、多从站”的拓扑。
• CAN 用于更快、更关键的 ECU 间通信，支持多节点消息与更强的错误处理。

对于 MCU 来说，内置的 CAN/LIN 支持（或易于配对的收发器）不仅影响布线和成本，也影响时序行为以及 ECU 如何平滑地集成到整车网络中。

可靠性约束与安全流程的作用

汽车设计必须耐受温度范围、EMI/EMC 曝露与长期服役寿命。另外，功能安全（functional safety）是一种开发方法：强调有纪律的需求管理、分析、测试和工具支持，以系统化地工程化与验证安全相关功能。即便你的功能不是“安全关键”，采用该流程的部分做法也能减少后期惊喜与返工。

物联网设备：功耗、体积与用户体验

大多数物联网产品的成败取决于“看似平淡”的约束：电池寿命、外壳尺寸，以及设备是否感觉响应及时可信。ST 平台与传感器生态常在这里被选中，因为它们能让团队在不把硬件过度设计的前提下平衡传感精度、本地计算与连接。

一个典型的物联网架构（以及 ST 器件的位置）

实用的物联网管线通常是：感测 → 本地计算 → 连接 → 云/应用。

传感器产生原始数据。低功耗 MCU 处理滤波、阈值与简单决策，使无线模块仅在必要时发送。连接（Bluetooth LE、Wi‑Fi、Sub‑GHz、蜂窝或 LoRa）把选定的数据移至手机或网关，由其转发到应用或云服务用于仪表盘与告警。

关键思想是：本地能做的决策越多，电池越省、连接越便宜。

功耗预算思维：睡眠、占空比、事件唤醒

电池寿命通常不是峰值电流决定的，而是睡眠时间的长短。好的设计从预算开始：设备每天能有多少分钟处于唤醒、采样、处理与传输状态？

• 睡眠模式：让 MCU 大部分时间处于深度低功耗状态。
• 占空比：定义采样频率（例如每 10 分钟采一次温度 vs 每 10 秒采一次）。
• 事件唤醒：使用中断（例如来自运动传感器）仅在有意义的事件发生时唤醒系统。

这时传感器特性与 MCU 一样重要：能够自行检测事件的传感器可以阻止主处理器和无线模块频繁唤醒。

用例让取舍更具体

• 智能门锁：快速唤醒与可靠的运动/触摸检测让设备感觉“瞬时”。误触会耗电并惹恼用户。
• 可穿戴设备：传感器质量影响计步、心率稳定性与体验感；糟糕的滤波会导致噪声图与失去信任。
• 资产追踪器：定位与运动策略需调优以避免频繁上报（昂贵）同时又能捕捉真实移动。
• 家用传感器：通过合理采样与批量上传，温湿度节点可运行多年。

传感器选择如何塑造用户体验

用户体验不仅是应用界面——还体现在设备行为上。会触发的运动传感器可能导致虚假警报；响应慢的环境传感器会错过真实变化；而边界掣肘的功耗设计会把“一年电池”承诺变成三个月。基于噪声、延迟与低功耗能力共同选择传感器与 MCU，有助于交付感觉灵敏、减少虚警并实现目标电池寿命且不增加体积或成本。

工业控制：确定性、恶劣环境与寿命

工业控制更关注可预测的长期行为。无论你在构建接近 PLC 的模块、电机驱动还是状态监测节点，平台选择需要支持确定性时序、抗噪且在多年内可维护。

ST 平台在工业系统中出现的场景

一种常见模式是基于微控制器的“旁车”模块为 PLC 增加额外 I/O、专用测量或连接，而无需改动整个控制柜。ST MCU 在电机控制（驱动、泵、输送）、计量与状态监测中广泛使用，常把实时控制回路与传感采集和本地决策结合。

确定性：你可以信赖的时序

确定性控制意味着采样、控制回路执行与输出在每个周期都按预期发生。实用的要点包括：

• 硬件定时器与 PWM 单元以实现精确电机控制与致动时序
• 快速且可预测的中断处理以完成采样与安全响应
• ADC 与比较器实现严格的测量到动作路径（例如电流采样）

设计目标是让时间关键任务在通信、日志或用户界面繁忙时仍保持稳定。

恶劣环境：振动、灰尘与电气噪声

工业现场增加了机械应力与电干扰，消费者设备很少遇到。关键问题包括振动（尤其靠近电机时）、灰尘与潮湿进入，以及来自开关负载的电气噪声。传感器选择与放置在这里非常重要——振动监测需加速度计，驱动侧需电流/电压感测，当外壳条件影响可靠性时还需环境传感器。

集成要点：隔离、模拟前端与信号完整性

许多工业信号不能直接接入微控制器。常见需求：

• 隔离：当连接到高压域或嘈杂的现场布线时，保护人员与电子设备。
• 模拟前端（AFE）：调理低电平传感输出、滤波并把信号缩放到 ADC 友好的范围。
• 信号完整性：布线、接地与滤波减少 EMI 导致的错误读数——对稳定控制与可信诊断至关重要。

耐久性与可维护性

工业部署要为长期服役做规划：备件、元件可得性，以及不会中断运行的固件更新策略。实用的生命周期方法包括版本化固件、安全更新机制与明确的诊断以便维护团队快速排查并保持设备运行。

跨汽车、物联网与工厂的连接选择

连接把嵌入式平台从“有传感器的板子”变为系统的一部分：车辆网络、整栋楼的设备或产线。基于 ST 的设计通常会根据工作需要把 MCU/MPU 与一种或多种无线或有线接口配对。

常见选项（及适用场景）

BLE 适合短距离连接到手机、调试工具或附近网关，通常是低功耗的最容易路径，但不适合高带宽、远距离传输。

Wi‑Fi 提供更高吞吐量，适合直连路由器的设备（摄像头、家电、网关）。代价是更高功耗与对天线/外壳设计的更严格要求。

以太网（Ethernet）是工厂中对可靠有线吞吐与可预测行为的首选。随着带宽需求增长，车载系统也越来越采用车规以太网（Automotive Ethernet）。

蜂窝（LTE‑M/NB‑IoT/4G/5G）适用于无本地基础设施的广域覆盖，但增加成本、认证工作与功耗考量，尤其是长连接场景。

Sub‑GHz（如 868/915 MHz）针对低数据率下的长距离通信，常用于间歇上报的小包场景。

如何选择：范围、吞吐、功耗与法规

从覆盖范围与消息大小开始（温度读数 vs 音频流），然后验证电池寿命与峰值电流需求。最后考虑区域法规（有牌照蜂窝 vs 无牌 Sub‑GHz 的频道与功率限制）。

网关 vs 直连云端

当你想要极低功耗端点、需要协议桥接（BLE/Sub‑GHz 到以太网）或需要在 Internet 中断时进行本地缓冲时，本地网关是合适的。

直连云端（Wi‑Fi/蜂窝）简化架构但把复杂度推向供电、配置与持续连接成本，并增加认证与预配难度。

实际设计影响：天线与外壳

天线性能容易被金属外壳、电池、线束甚至用户手部遮挡破坏。为天线预留空间，谨慎选择材料，并在最终外壳上尽早测试——很多连接问题是机械而非固件问题。

安全与设备生命周期：从启动到更新

安全不是一个事后加入的特性。在嵌入式平台与传感器中，它是一连串决策，从设备上电的那一刻开始，并贯穿每次固件更新直到产品退役。

安全基石（实用视角）

常见基础包括 安全启动：设备在运行固件前验证其真实性。在 ST 平台上，这通常由硬件信任根（例如 MCU 的安全特性或独立安全元件）加上签名镜像实现。

接着是 密钥存储。密钥应放在抗提取的区域——要么是受保护的 MCU 区域，要么是安全元件——而不是明文写在 Flash 中。这使得 加密固件更新成为可能：设备在安装前既验证签名（完整性/真实性），又能解密载荷（机密性）。

不同领域的威胁模型差异

消费者物联网面对大规模远程攻击（僵尸网络、凭证填充、廉价的物理访问）。工业系统更担心针对性的破坏、停机与长服役期内有限的补丁窗口。汽车电子需要处理与安全相关的风险、更复杂的供应链，以及对谁能更新什么的严格控制——尤其是多个 ECU 共享车内网络时。

生命周期思维：从预配到退役

为 预配（制造时注入密钥/身份）、更新（A/B 切换或回滚保护以避免变砖）和退役（吊销凭据、擦除敏感数据并记录停服策略）做规划。

合规要记录的内容（不要过度承诺）

保留清晰记录：威胁模型、Secure boot/更新流程、密钥管理与轮换策略、漏洞接收与补丁策略、SBOM 与测试证据（渗透测试、模糊测试记录、安全编码实践）。说明你做了什么并有度量支持——在未正式完成认证前避免宣称已获认证。

电源管理与热设计的实用要点

功耗与热是嵌入式产品密切相关的两个方面：每一毫瓦的浪费都会带来温升，而温度影响传感器精度、电池性能与长期可靠性。早期把这些做好可以避免后期痛苦的板子返修。

电源轨：能量的“形状”

大多数设计最终有一小组电源轨：电池/输入、一个或多个逻辑稳压轨（常见 3.3 V / 1.8 V），有时还有驱动或显示所需的更高电压。

一些实用经验：

• 降压（Buck）稳压器：当从较高电压（例如 12 V、5 V）高效降压时的默认选择。
• 升压（Boost）稳压器：当电池电压可能低于所需轨时（如纽扣电池或单节锂电在末端）使用。
• Buck-boost：当输入电压可能高于或低于目标电压时有用。
• LDO：简单且噪声低（适合敏感的模拟或射频轨），但会按压降浪费功率——需有策略性地使用。

电池管理基础：选择与电池化学匹配的保护/充电，并为欠压行为（电池下陷时 MCU、传感器与存储的应对）留出预算。

峰值 vs 平均电流：传感器和无线设置的陷阱

很多产品没达到电池寿命预期是因为只按平均电流设计，而忽略了峰值：

• 无线模块（BLE、Wi‑Fi、蜂窝）在发送/接收与关联时会产生短时高电流脉冲。
• 传感器在启动、高性能模式或高 ODR 工作时可能短时跃升。

稳压器与去耦须能处理峰值而不致压降，固件必须通过睡眠模式与占空管理来保持平均功耗低。

热设计：外壳 + 环境 + 占空比

热不仅关乎芯片。外壳材料、气流与安装面往往起主导作用。始终进行合理性检查：

• 最坏情况 环境温度（工厂机柜和车辆的温度远高于实验室）
• 占空比（持续流媒体 vs 间歇爆发）
• 来自稳压器、电源开关或射频 PA 的局部热点

提高电池寿命又不牺牲响应性的快速清单

• 测量真实负载（而不是“典型值”），记录峰值/平均电流。
• 保持传感器在低功耗模式；仅在需要时临时提高 ODR。
• 在发送前批量并压缩数据；避免频繁重连。
• 使用中断（基于运动/阈值）而非轮询。
• 验证稳压器在真实电流下的效率（尤其是轻载时）。

从原型到量产：生态工具与验证

让一个原型能工作只是开始。真正省时的是利用围绕 ST 平台的生态以在提交 PCB 之前减少返工。

用现成模块加速开发

ST 的评估板与示例项目让你能快速验证想法并保留量产路径：

• Nucleo / Discovery 板 为 STM32 提供稳定的计算、调试与功耗测量基线。
• 传感器扩展板（X-NUCLEO）与 SensorTile 类套件 帮助你在不从零设计模拟前端的情况下验证运动与环境传感。
• 参考设计与 STM32Cube 包 提供可工作的固件样板（驱动、中间件、Demo 应用），日后可裁剪用于产品固件。

把这些当作“学习硬件”：记录你改变的内容，并列出在自有板子上仍需验证的假设。

不要忘了设备周边的软件

即使嵌入式端“完成”，大多数产品仍需要配套层：配网界面、仪表盘、日志、告警以及制造与现场支持用的简单 API。团队常低估这部分工作量。

这是使用像 Koder.ai 这样基于对话的代码生成工作流的好场景：你可以从聊天式规格生成一个轻量级 Web 仪表盘、一个小型的 Go + PostgreSQL 后端，或一个 Flutter 移动伴随应用，并在现场试验中快速迭代。对飞行试验特别有用，因为你会不断调整要记录的遥测与展示方式。

在硬件定型前尽早验证高风险点

某些失败只有在设备变为实体后才暴露：

• 传感器在外壳中的表现：安装、胶粘、振动路径与气流会改变读数（对运动与环境传感尤为明显）。
• 真实场景下的 RF 覆盖：用最终外壳、塑料件、线缆走线与典型用户姿态测试。
• 功耗测量：测量睡眠、唤醒尖峰、无线突发与传感采样周期；基于平均值的电池寿命估算常会误导。

避免原型到量产的陷阱

常见陷阱包括元件可得性、缺少测试点（SWD、各电源轨、传感器中断）与没有制造测试计划（编程、校准、基本 RF/传感检查）。从测试与校准角度设计能为每批节省数日时间。

定义试点验收准则

为试点预先设定通过/失败标准：KPI（电池寿命、重连时间、传感器漂移、虚警率）以及简单的现场数据计划（记录什么、多久、如何取回）。这能把试点反馈转化为决策而不是意见。

如何选择合适的平台与传感器（清单）

当你把 MCU/MPU 平台与传感器集合视为漏斗来处理时最容易：先以需求宽泛开始，再用约束收窄，最后用真实测试验证。

逐步选择流程

1. 需求（什么叫“好”）：定义可量化目标：感测量程、精度、延迟、采样率、工作温度、寿命以及必须满足的标准。
2. 约束（不能变的条件）：列出硬性限制：BOM 成本、电池寿命、PCB 面积、外壳材料、可用接口（I²C/SPI/CAN/Ethernet）与监管需求。
3. 入围（兼容组合）：筛选 2–3 个平台+传感器的“组合”，匹配接口与功耗预算。包括软件故事：是否有可用驱动、中间件、参考设计，以及你是要在设备端运行融合还是离线处理。
4. 原型测试（及早验证）：做快速实验：运动/温度扫描、振动测试、非正式 EMC 暴露与精度检查。用真实占空比测功耗，而非仅看资料表“典型值”。

常见错误要避免

• 过度规格化传感器：为安装、噪声或不良放置导致无法利用的精度买单。
• 忽视校准：假设出厂规格在组装、温漂或老化后仍然成立。
• 低估更新策略：没有固件更新、配置管理或现场诊断计划。

简单的决策矩阵模板

下一步清单

• 写一页的需求说明，包含通过/失败测试项。
• 选择两个候选组合并同时原型化。
• 尽早验证校准与机械放置。
• 在量产前明确更新路径（并明确谁负责）。
• 把结果记录在矩阵中并明确各项权衡。
